Габаритные и присоединительные размеры воздухонагревателей ВНВ, ВНП на трубе ø22мм

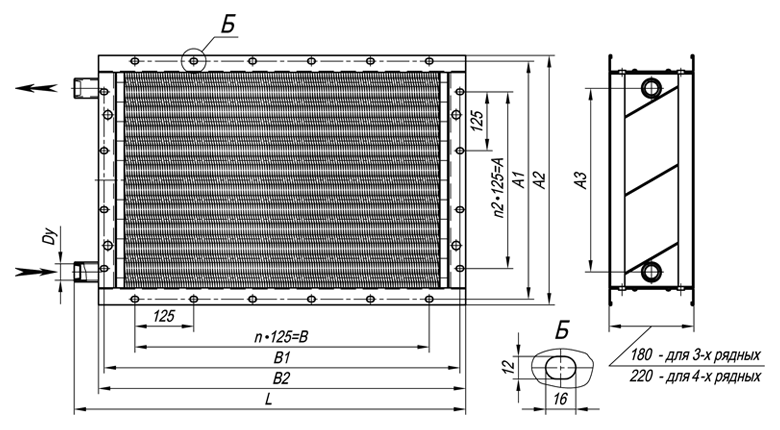

Габаритные и присоединительные размеры воздухонагревателей типа ВНВ

Ниже приведены габаритные и присоединительные размеры калориферов ВНВ.

Габаритные и присоединительные размеры воздухонагревателей ВНВ

Размеры, мм	ВНВ-306 ВНВ-406	ВНВ-307 ВНВ-407	ВНВ-308 ВНВ-408	ВНВ-309 ВНВ-409	ВНВ-310 ВНВ-410	ВНВ-311 ВНВ-411	ВНВ-312 ВНВ-412
А	375	375	375	375	375	875	1375
А1	551	551	551	551	551	1051	1551
А2	575	575	575	575	575	1075	1575
А3	392	392	392	392	392	892	1380
В	500	625	750	875	1125	1625	1625
В1	578	703	828	953	1203	1703	1703
В2	602	727	852	977	1227	1727	1727
L	650	775	900	1025	1275	1775	1775
Dy	65	65	65	65	65	80	80
n	4	5	6	7	9	13	13
n2	3	3	3	3	3	7	11

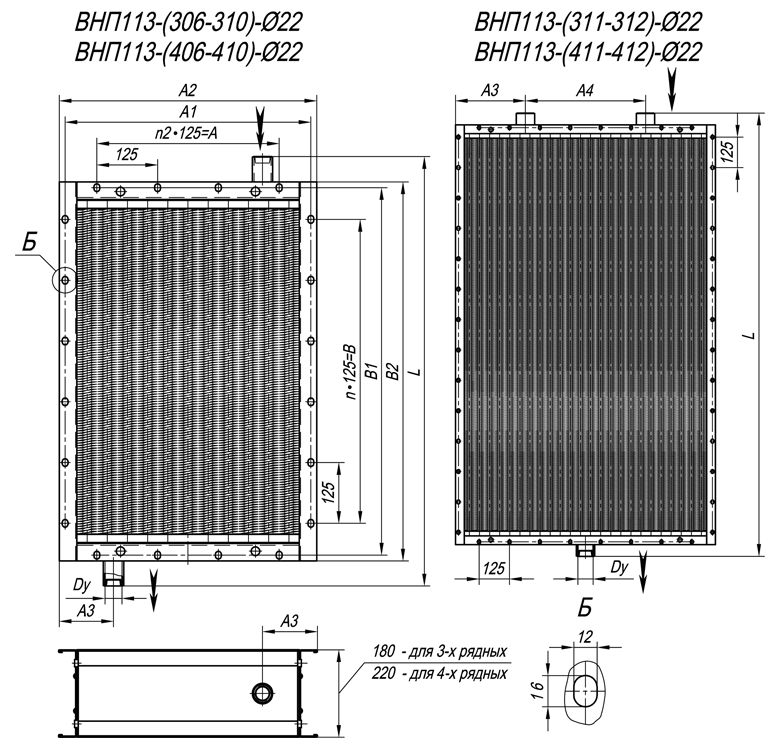

Габаритные и присоединительные размеры воздухонагревателей типа ВНП

Ниже приведены габаритные и присоединительные размеры калориферов ВНП.

Габаритные и присоединительные размеры воздухонагревателей ВНП

Размеры, мм	ВНП-306 ВНП-406	ВНП-307 ВНП-407	ВНП-308 ВНП-408	ВНП-309 ВНП-409	ВНП-310 ВНП-410	ВНП-311 ВНП-411	ВНП-312 ВНП-412
А	375	375	375	375	375	875	1375
А1	551	551	551	551	551	1051	1551
А2	575	575	575	575	575	1075	1575
А3	91	91	91	91	91	290	415
А4	-	-	-	-	-	495	745
В	500	625	750	875	1125	1625	1625
В1	578	703	828	953	1203	1703	1703
В2	602	727	852	977	1227	1727	1727
L	700	825	950	1510	1325	1825	1825
Dy	65	65	65	65	65	80	80
n	4	5	6	7	9	13	13
n2	3	3	3	3	3	7	11
