Технические характеристики и габаритные размеры крышных вентиляторов ВКРВ
Представляем Вашему вниманию таблицы с техническими характеристиками и габаритными размерами крышных вентиляторов ВКРВм.
Технические характеристики
| Номер вентилятора | Число лопаток | Мощность двигателя, кВт*Частота вращения, об./мин. | Параметры в рабочей зоне | Масса вентилятора, не более, кг | V, м3 | |
|---|---|---|---|---|---|---|
| Производительность, тыс. м3/час | Полное давление, Па t=20oC | |||||
| 3,55 | 6 | 0,18*1500 | 0,5-2,5 | 0-260 | 66 | 0,12 |
| 9 | 0,25*1500 | 0,5-2,4 | 0-250 | 76 | ||
| 4 | 6 | 0,37*1500 | 1-3,4 | 0-320 | 77 | 0,3 |
| 9 | 0,55*1500 | 1-3,7 | 0-320 | 89 | ||
| 4,5 | 6 | 0,75*1500 | 1,2-5,3 | 0-470 | 94 | 0,3 |
| 9 | 1,1*1500 | 1,4-6,2 | 0-470 | |||
| 5 | 6 | 1,1*1500 | 2,1-7,5 | 0-580 | 130 | 0,3 |
| 9 | 1,5*1500 | 2,2-7,6 | 0-590 | |||
| 5,6 | 6 | 0,55*1000 | 2-7 | 0-300 | 133 | 0,75 |
| 2,2*1500 | 3-10,4 | 0-700 | ||||
| 9 | 0,75*1000 | 2-8,4 | 0-320 | 175,9 | ||
| 3*1500 | 3-12,4 | 0-730 | ||||
| 6,3 | 6 | 1,1*1000 | 2,8-9,9 | 0-400 | 161 | 0,76 |
| 4*1500 | 4,4-15,5 | 0-960 | ||||
| 9 | 1,5*1000 | 3-11,6 | 0-420 | 180,5 | ||
| 5,5*1500 | 4-18,2 | 0-960 | ||||
| 7,1 | 6 | 2,2*1000 | 4-14,8 | 0-550 | 184 | 0,8 |
| 7,5*1500 | 6,1-22,1 | 0-1240 | 219 | |||
| 9 | 3*1000 | 4-17 | 0-550 | 189 | ||
| 11*1500 | 6,4-26 | 0-1240 | 233 | |||
| 8 | 6 | 4*1000 | 6-21 | 0-680 | 272 | 1,23 |
| 11*1500 | 8,7-31,2 | 0-1520 | 351 | |||
| 9 | 5,5*1000 | 5,5-24,3 | 0-680 | 413 | ||
| 18,5*1500 | 9-37,5 | 0-1615 | 403 | |||
| 9 | 6 | 3*750 | 6-22 | 0-460 | 308 | 1,33 |
| 7,5*1000 | 7-30 | 0-860 | 345 | |||
| 22*1500 | 12,5-45 | 0-2000 | 386 | |||
| 9 | 4*750 | 6,2-26 | 0-480 | 320 | ||
| 11*1000 | 8-36 | 0-900 | 410 | |||
| 30*1500 | 12,5-53 | 0-2050 | 380 | |||
| 10 | 6 | 5,5*750 | 8-30 | 0-590 | 461 | 2,6 |
| 11*1000 | 12-41,2 | 0-1085 | 486 | |||
| 18,5*1000 | 12,2-41,2 | 0-1080 | 530 | |||
| 9 | 7,5*750 | 9-37 | 0-640 | 504 | ||
| 15*1000 | 11,2-47,5 | 0-1100 | 520 | |||
| 11,2 | 6 | 11*750 | 12-44 | 0-780 | 565 | 3,42 |
| 18,5*1000 | 16,2-57,5 | 0-1350 | 532 | |||
| 9 | 15*750 | 14-52 | 0-800 | 570 | ||
| 30*1000 | 16-69 | 0-1400 | 963 | |||
| 12,5 | 6 | 15*750 | 17-61 | 0-960 | 710 | 4,9 |
| 37*1000 | 22,5-81,2 | 0-1725 | 620 | |||
| 9 | 22*750 | 17-72 | 0-1000 | 1106 | ||
| 45*1000 | 23,7-96 | 0-1775 | 1203 | |||

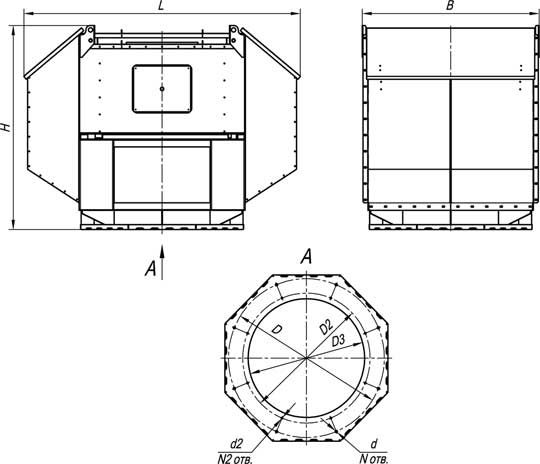

Габаритные размеры
|
№ венти- |
Размеры, мм |
N |
N2 |
|||||||
|
D |
D2 |
D3 |
d |
d2 |
L |
B |
H |
|||
|
3,55 |
595 |
430 |
350 |
16 |
М8 |
958 |
590 |
725 |
8 |
8 |
|
4 |
595 |
430 |
380 |
16 |
М8 |
984 |
590 |
768 |
8 |
8 |
|
4,5 |
595 |
490 |
430 |
16 |
М8 |
1138 |
700 |
924 |
8 |
8 |
|
5 |
595 |
490 |
430 |
16 |
М8 |
1138 |
700 |
803 |
8 |
8 |
|
5,6 |
772 |
660 |
525 |
16 |
М8 |
1363 |
830 |
930 |
8 |
8 |
|
6,3 |
772 |
660 |
595 |
16 |
М8 |
1370 |
830 |
1137 |
8 |
8 |
|
7,1 |
772 |
660 |
595 |
16 |
М8 |
1565 |
947 |
1215 |
8 |
8 |
|
8 |
1072 |
850 |
750 |
16 |
М8 |
1971 |
1220 |
1397 |
8 |
8 |
|
9 |
1072 |
850 |
750 |
16 |
М8 |
1971 |
1220 |
1397 |
8 |
8 |
|
10 |
1272 |
1040 |
920 |
19 |
М12 |
2215 |
1370 |
1531 |
8 |
8 |
|
11,2 |
1272 |
1040 |
950 |
19 |
М12 |
2272 |
1408 |
1604 |
8 |
8 |
|
12,5 |
1522 |
1310 |
1100 |
16 |
М12 |
2505 |
1580 |
1750 |
8 |
12 |
