Клапаны лепестковые КЛ

В настоящее время лепестковые клапаны КЛ сняты с производства. В качестве замены лепестковых клапанов есть два варианта вентиляционных клапанов.

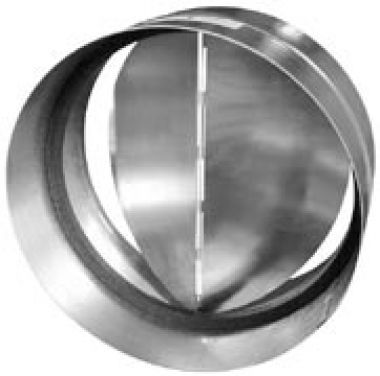

1. Если давление воздуха, создаваемое осевым вентилятором, имеет значение от 10 до 100 Па и нет необходимости регулирования потока воздуха, можно применить гравитационные обратные клапаны RSK по типу "Бабочка".

Такие обратные клапаны являются клапанами гравитационного принципа действия, они необходимы для того, чтобы предотвратить перетекание воздуха к отключенным вентиляторам и от них. Стоит учитывать, что обратные клапаны RSK не являются герметично запирающими конструкциями. Они могут использоваться практически в любых системах вентиляции.

Конструкция обратных клапанов RSK Бабочка является достаточно простой, что обеспечивает высокую надежность данных изделий. Корпус обратных клапанов сделан таким образом, чтобы крепить его к воздуховодам или другим элементам системы вентиляции с помощью хомутов, внутри его устанавливаются две створки, которые перекрывают поток воздуха, самостоятельно закрываясь при выключении вентилятора. Открываются они потоком воздуха при включении вентилятора.

Вентиляционные обратные клапаны RSK Бабочка изготавливаются на основе ТУ4863-001-84705473-2013 и монтируются в воздуховодах (как вертикальных, так и горизонтальных).

При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Установка клапанов в сети допускается на горизонтальных участках при скорости воздуха не менее 6 м/с и на вертикальных участках при скорости воздуха не менее 4 м/с.

2. Если давление воздуха, создаваемое осевым вентилятором, имеет значение свыше 100 Па или есть необходимость ручного управления клапаном, для этой задачи можно применять дроссель-клапаны круглого сечения.

Дроссель-клапаны (дросселирующие заслонки) используются в системах вентиляции, воздушного отопления и кондиционирования. Дроссель-клапаны устанавливаются на воздуховоды в местах ответвлений от главной магистрали для выравнивания сопротивления и регулирования расхода воздуха. Размеры регулирующего дроссель клапана зависят от размера воздуховода.

Дроссель клапаны вентиляционные изготавливаются на основе ТУ4863-001-84705473-2013 и имеют основным своим предназначением регулирование расхода воздуха, проходящего по воздуховодам. Изготавливаются из оцинкованной стали и состоят из патрубка, сектора управления и полотна. На узле управления дроссель-клапана установлена лопатка, которая поворачивается с помощью рукоятки на внешней стороне клапана. Положение лопатки фиксируется.

И обратные и дросселирующие клапаны круглого сечения имеют ниппельное соединение. Поэтому они крепятся не непосредственно к осевому вентилятору, а к воздуховоду на некотором расстоянии от вентилятора.

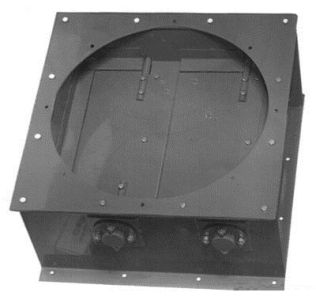

Лепестковые клапаны серии КЛ используются в составе систем вентиляции на промышленных и производственных предприятиях. Такие устройства являются достаточно надежными и долговечными, основное их назначение — предотвращение попадания в помещение холодного воздуха или атмосферных осадков с улицы. Лепестковые клапаны КЛ устанавливаются на осевые вентиляторы, с нагнетательной стороны.

Таким образом, эти устройства не снижают производительность вентиляторов, выполняя вместе с этим свои функции. Лепестковые клапаны не представляют собой запирающие устройства. Их конструкция предполагает самостоятельное регулирование воздушного потока. Такие клапаны состоят из корпуса (который может иметь как круглую, так и квадратную форму сечения) и лопаток.

При включении вентилятора, под воздействием напора воздуха, нагнетаемого их, лопатки поднимаются, позволяя воздуху беспрепятственно попадать в помещение. После выключения вентилятора лопатки возвращаются в исходное состояние, блокируя доступ в помещение холодному воздуху и осадкам с улицы. Лепестковые клапаны КЛ являются в своем роде универсальными устройствами — клапаны, поставляющиеся в квадратном корпусе, имеют круглую диафрагму, которая позволяет использовать их на вентиляторах различных форм при условии совпадения габаритов.

Лепестковые клапаны КЛ выпускаются в нескольких модификациях, различающихся между собой размерами, типом присоединения (ниппельное или фланцевое) и массой. Таким образом, оборудование данной категории может использоваться совместно с практически любыми осевыми вентиляторами. Группа компаний «Евромаш» предлагает своим клиентам широкий выбор модификаций лепестковых клапанов серии КЛ. Сотрудники предприятия будут рады ответить на все интересующие клиентов вопросы о выборе, монтаже и эксплуатации устройств данной группы.

назначение

Изготавливаются на основе ТУ4863-052-57375659-2013 и используются для установки на нагнетательной стороне осевых вентиляторов №№ 2,5...12,5, с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов.

Клапаны КЛ предназначены для транспортировки воздуха и взрывобезопасных воздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой до 80°С, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей не более 100 мг/м³.

Эти клапаны применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах с рабочим давлением до 1000 Па (100 кгс/м²). Минимальный динамический напор, при котором работает лепестковый клапан, составляет 30-40 Па (3-4 кгс/м²).

Конструкция.
Лепестковые клапаны КЛ изготавливаются по серии 1.494-33 в климатическом исполнении УХЛ 2-й категории размещения для эксплуатации в макроклиматических районах с умеренным и холодным климатом по ГОСТ 15150.

Конструкция лепесткового клапана представляет собой корпус, в подшипниках которого на осях закреплены лопатки. Назначение подшипников - обеспечение свободного открывания клапана в условиях отрицательных наружных температур при периодической работе вентиляторов.

При включении вентилятора под действием воздушного потока лопатки поддерживаются в открытом положении. После отключения вентилятора лопатки возвращаются в исходное положение и перекрывают сечение клапана. Оси лопаток смещены относительно оси симметрии, что значительно снижает величину момента, необходимого для их открывания.

Для уравновешивания лопатки предусмотрен груз. С целью уменьшения глубины лепесткового клапана (L) вместо перехода с круглого сечения вентилятора на прямоугольное сечение клапана предусмотрена переходная диафрагма.

Материал исполнения.
Клапаны КЛ изготавливаются из оцинкованной стали.

основные технические характеристики, размеры

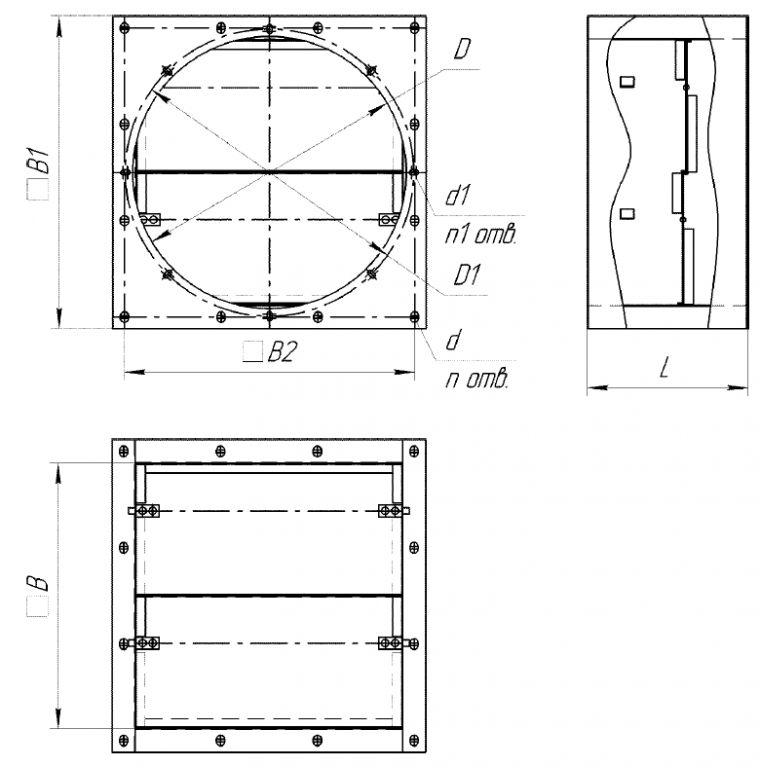

Ниже приведены габаритные размеры лепестковых клапанов КЛ.
