Электроприводы Belimo

Электроприводы Belimo - предназначены для управления воздушными клапанами. Все электроприводы содержат электродвигатель и зубчатый редуктор самого высокого качества и имеют сложную электронную систему управления. Привод Belimo оснащен механическими упорами, при достижении которых он автоматически останавливается, соответственно, не требуются дополнительные концевые выключатели.

Применяются модели приводов, работающих как в режиме <открыто-закрыто>, так и плавной регулировки. Электроприводы Belimo подразделяются на группы в зависимости от крутящего момента и способа управления, подходят для различных типов управляющих систем и источников питания. Имеются модели со вспомогательными переключателями и без них.

На приемный воздушный клапан рекомендуются к установке специальные приводы с пружинным возвратом. Такие приводы обеспечивают быстрое автоматическое закрытие воздушного клапана в случае отключения питания, а также прочное его удержание в необходимом положении. Приводы Belimo с возвратом подразделяются на две модели: серия LF - для воздушных клапанов небольших размеров и серия AF - для клапанов больших размеров.

Электроприводы Belimo с плавным управлением устанавливаются на камеры смешения. Эти приводы позволяют точно позиционировать воздушный клапан, отклоняя его на заданный угол открытия или закрытия.

Выбор и установка исполнительных механизмов производится на заводе-изготовителе Rosenberg в соответствии с необходимым моментом вращения Мвр, принимаемым в зависимости от фронтальной площади воздушного клапана.

Вид электропривода Belimo	Установленный электропривод Belimo

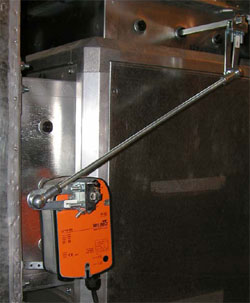

Установка Belimo на клапан	Установка Belimo на два клапана, соединенных тягой

Характеристики электроповодов Belimo для воздушных клапанов

Тип и характеристика привода		Модель привода с функциями
-		Без возвратной пружины		С возвратной пружиной
Вид	Uпит ,В	Откр./закр.	Плавно	Откр./закр.	Плавно
Sкл_max = 0,8 м²; Мвр = 4 Нм
	24 V AC/DC	LM 24	LM 24SR	-	-
	220 V	LM 230	-	-	-
	24 V AC/DC	-	-	LF 24	LF 24-SR
	220 V	-	-	BFL 230	-
Sкл_max = 1,5 м²; Мвр = 8 Нм
	24 V AC/DC	NM 24	NM 24SR	-	-
	220 V	NM 230	-	BFN 230	-
Sкл_max = 3,0 м²; Мвр = 15 Нм
	24 V AC/DC	SM 24	SM 24SR	-	-
	220 V	SM 220 / SM 230	SM 220SR	-	-
	24 V AC/DC	-	-	AF 24	AF 24SR
	220 V	-	-	AF 230	-
Sкл_max = 3,6 м²; Мвр = 18 Нм
	24 V AC/DC	AM 24	AM 24SR	-	-
	220 V	AM 230	-	-	-
Sкл_max = 6,0 м²; Мвр = 30 Нм
	24 V AC/DC	GM 24	GM 24SR	-	-
	220 V	GM 220	-	-	-
