Во всех отраслях промышленности используется различное энергопотребляющее оборудование:

• компрессорные установки;
• холодильные машины и кондиционеры;
• термопластавтоматы;
• установки токов высокой частоты;
• радиоэлектронные устройства;
• технологическое оборудование легкой, пищевой, химической промышленности, а также машиностроения.

Рабочие процессы в энергопотребляющем оборудовании, как правило, требуют отведения и рассеяния в окружающей среде тепловых потоков (см. рис.1). Сначала через теплообменные аппараты и охлаждаемые узлы оборудования пропускают наиболее эффективный промежуточный теплоноситель – воду. Вода в них нагревается. Для того, чтобы многократно использовать одну и ту же воду в замкнутом контуре оборотного водоснабжения, ее необходимо охладить. Имеется только один способ это сделать – рассеять тепловой поток в атмосферном воздухе.

Градирня как раз и предназначена для охлаждения воды, циркулирующей по замкнутому контуру оборотной системы. При этом открытая испарительная конструкция давно признана одним из наиболее эффективных и экономичных способов охлаждения воды в водооборотных системах предприятий. К этому типу оборудования относятся и вентиляторные модели ЕВРОМАШ.

Рис.1. Замкнутый контур системы охлаждения с использованием теплообменного аппарата.

N и Q – поток энергии и теплоты от внешних источников;
Q₁ – поток теплоты, переданный воде при осуществлении рабочего процесса;
Q₂ – поток теплоты, рассеянный в атмосфере при охлаждении воды в градирне;
t₁ – температура воды на входе в градирню;
t₂ – температура воды на выходе из нее.

Теплообменный аппарат, приведенный на схеме выше, не является обязательной частью охлаждающего контура. Зачастую вода подается на водоохладитель напрямую из энергопотребляющего оборудования. А теплообменник, как правило, необходим в сложных, специфических случаях, где нужно усилить эффект охлаждения.

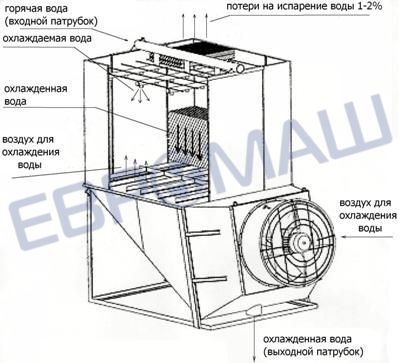

Рис.2. Принцип работы модели ЕВРОМАШ.

К вентиляторным конструкциям предъявляется ряд жестких требований, определяющихся специфичностью их использования.

Каплеотделитель градирен ЕВРОМАШ

Материалом для изготовления оросителя и каплеотделителя служит специальный вид пластика, который подвергается вакуумной штамповке по лицензионной немецкой технологии на оборудовании, приобретённом в Германии.

Этот пластик отличается высокой прочностью, не горит, способен сохранить свои технические характеристики при больших перепадах температуры.

Каплеотделитель в наших градирнях - это поливинилхлоридный гофрированный лист. Благодаря его применению, воздух в контуре охлаждения три раза при проходе через градирню меняет направление. За счёт этого обеспечивается высокая степень отделения капельной влаги.

Вентиляторы градирен ЕВРОМАШ

Осевые вентиляторы, специально разработанные для наших градирен специализированным предприятием оборонно-промышленного комплекса, разработавшим для нужд Министерства Обороны вентиляторы для судов на воздушной подушке, имеют уникальные специфические пластиковые рабочие колеса и в целом конструкцию, предназначенную для работы во влажной среде. Они могут оснащаться электродвигателями как с одной, так и с несколькими скоростями вращения (по спецзаказу).

Наши модели производятся с одним вентилятором, который расположен в нижней части конструкции. Также мы выпускаем две модели с верхним расположением осевого вентилятора - это охладители воды ЕВРОМАШ-В. Они предназначены для установки непосредственно над бассейном.

Ну и цена. Самая дорогая конструкция в наиболее полной комплектации (ЕВРОМАШ-2400 из нержавеющей стали с системой автоматического регулирования) обойдется Вам в 5866 рублей в день в течении гарантийного срока. А самая дешевая (ЕВРОМАШ-50 из углеродистой стали без регулирования) - всего в 220 рублей в день.

Если Вы затрудняетесь с выбором, или у Вас возникли сомнения в правильности имеющегося у Вас расчета градирни, - обращайтесь к нам с письменной заявкой по многоканальным телефонам-факсам: (495) 780-43-94, (495) 780-43-95, или на наш адрес электронной почты: gradirni@evromash.ru.

Расчет, подбор и проектирование градирен - наша специализация, которой мы посвятили много лет. Являясь авторами-разработчиками данных изделий, мы рады Вашим обращениям всегда, поэтому не надо стесняться писать нам свой запрос. Помните: недостаток данных в Вашей заявке не является непреодолимым препятствием для расчета оборудования. Мы любим заниматься расчетом и подбором градирен и нам совсем не жалко потратить свое рабочее время на помощь Вам.

Пишите нам, сообщите те данные, которые Вам известны и мы обязательно постараемся Вам помочь.

Самый простой способ подбора оборудования - это воспользоваться он-лайн формой, которая находится ниже, заполнить ее и отправить нам заявку на бесплатный подбор и расчет оборудования, который мы произведем в течении одного рабочего дня, прямо с нашего сайта.

Более развернутая заявка на проектирование, расчет и подбор оборудования будет при заполнении опросного листа на подбор вентиляторной градирни. Те графы, что Вам неизвестны, просто оставьте в опросном листе пустыми.

Обязательно указывайте регион, где будет устанавливаться констукция. Это необходимо потому, что нам при расчете конструкции важен сезонный температурный график Вашего региона, поскольку этот показатель напрямую влияет на работу узлов.

Например, градирни, являясь испарительным охладителем открытого типа, могут охладить воду только до температуры, равной величине "Температура мокрого термометра в регионе +3...5°C".

Это значит, что если, например, в Волгограде температура мокрого термометра летом согласно СНиП +20°C, то градирня (любая) сможет эффективно охлаждать воду только до температуры +23,5°C, это физический предел охлаждения воды испарительным охладителем.

Если нужно летом охлаждать глубже - нужно искать холодильную машину, ибо ничем иным не охладить воду летом до более низких температур. А градирня сможет это сделать только в другие периоды времени (осень, зима, весна).

Ну и конечно не забывайте оставить свои координаты, чтобы мы могли связаться с Вами.

Основные данные, необходимые для подбора водоохладителя:

Кроме того, у нас на сайте можно ознакомиться в разделе "Статьи" со статьей "Методика подбора градирни". В ней приведены основные принципы подбора и расчета оборудования, а также там есть сводная таблица с климатическими данными для некоторых населенных пунктов (тех, для которых мы делали расчет и куда осуществляли поставку).

У нас работают опытные конструкторы с многолетним стажем, разработаны современные программы подбора и расчета градирен. Поэтому у нас всегда есть способ понять Вашу потребность и подсказать оптимальное решение.

Заполнение опросного листа совсем не сложный процесс, однако, если заполнять его не будет желания, Вы можете прислать нам письмо с указанием вышеперечисленных основных данных. Проектирование, расчет и подбор изделия занимает у нас, как правило, не более одного рабочего дня. Поэтому Вы можете быть уверены, что это не отнимет много Вашего времени и усилий.

Паспорта градирни и автоматики.
Пройдя по этой ссылке, Вы можете изучить паспорт на вентиляторные градирни ЕВРОМАШ, в котором приведены все необходимые характеристики и параметры конструкций.

Также Вам может пригодиться руководство на контроллер "Градиент" системы автоматического регулирования градирен ЕВРОМАШ. Оно может помочь в Ваших размышлениях о том, как именно происходит автоматическое управление системой.

Декларация о соответствии.
Пройдя по этой ссылке, Вы можете ознакомиться с Декларацией о соответствии на наши градирни.

Референц-лист.
Ну а здесь, Вы можете прочитать краткий референц-лист реализованных нами за последние полтора года градирен и комплектующих к ним. Это конечно далеко не исчерпывающий список реализованных объектов, однако он даст Вам некоторое представление о географии наших поставок и наших возможностях.

Любая представленная здесь градирня может быть изготовлена в трёх комплектациях: без регулирования, с ручным регулированием и с системой автоматического регулирования; а также в двух вариантах исполнения: из нержавеющей стали AISI-304 (аналог стали 08Х18Н10) с толщиной стенки 1,5 мм или из крашеной конструкционной углеродистой стали с толщиной стенки 2 мм.

Все градирни изготавливаются под заказ. Срок изготовления в зависимости от партии и загруженности производства: в течении 15-25 рабочих дней после поступления оплаты на наш расчетный счет.

Опросный лист на оборудование Вы сможете найти, если пройдете по этой ссылке. Также Вы можете воспользоваться он-лайн формой выше. Цены на оборудование уточняйте в отделе продаж, обратившись с письменной заявкой по адресу: gradirni@evromash.ru.

В представленной ниже таблице приведены основные технические характеристики оборудования, его габаритные и весовые параметры.

* Здесь приведены значения отводимого в окружающую среду теплового потока при условии прохождения через градирню номинального расхода охлаждаемой воды и обеспечении перепада температур охлаждаемой воды не более 5°С.

** указан номинальный расход охлаждаемой воды при котором градирни будут отводить указанное в таблице количество тепла (тепловой поток) в окружающую среду и снижать температуру охлаждаемой воды на 5°С. Количество испаряющейся в атмосферу воды составляет 1...2% от величины расхода. Таким же должно быть количество свежей воды, которым будет подпитываться система оборотного цикла водоснабжения, в котором используется градирня.

*** указана масса сухой градирни. Вес с водой составит +10% к весу сухой градирни.

Еще раз повторим, что стандартным вариантом поставки мы считаем исполнение из нержавеющей стали AISI-304 (аналог стали 08Х18Н10). Исполнение из конструкционной углеродистой стали - это эконом-вариант. Он разрабатывался исключительно ради удешевления поставки для тех случаев, когда нет возможности по финансовым соображениям приобрести стандартное исполнение из нержавейки. С точки зрения эксплуатации, это исполнение значительно менее долговечно, нежели стандартное. Мы не рекомендуем эконом-вариант поставки там, где есть финансовая возможность приобрести стандартное исполнение.

Поскольку вентиляторные градирни ГРД в январе 2013 года снимались с серийного российского производства, разумной и правильной нам представляется их замена на более современные и технологичные компактные вентиляторные модели ЕВРОМАШ.

Отличительной чертой наших градирен является то, что при производстве градирен ЕВРОМАШ принципиально не применяются китайские комплектующие, действует строгий контроль производственного процесса и качества продукции со стороны ОТК на каждом этапе её изготовления.

Ни одно изделие нашего завода не выйдет из производства и не отправится к потребителю без положительного заключения отдела технического контроля. В этом отделе у нас работают сотрудники, много лет проработавшие в системе военной приемки, принципиальные и досконально знающие свое дело.

Поэтому градини ЕВРОМАШ отличаются повышенным качеством и увеличенным сроком службы.

Ниже приводим таблицу взаимозаменяемости градирен ГРД и градирен ЕВРОМАШ.

Оборудование ЕВРОМАШ и миниградирни Росинка

Также хотим представить на Ваш суд наш взгляд на то, какими моделями ЕВРОМАШ можно при необходимости заменить миниградирни Росинка. Наше оборудование имеет ряд конструктивных отличий от градирен Росинка.

Наиболее очевидным является то отличие, что вентилятор в наших конструкциях вынесен из корпуса и соединен с корпусом посредством диффузора, что выводит вентилятор из зоны воздействия охлаждаемой воды, продлевая его срок безаварийной службы.

Мы не хотели бы здесь вдаваться в технический спор о том, какая конструкция лучше и ни в коем случае не хотим сказать что-то нехорошее о Росинке.

Мы просто хотим показать наши варианты замены миниградирен Росинка в том случае, если таковая замена потребуется потребителю.

1. Просим обратить внимание, что мы не производим эжекционных градирен, а представляем на Ваш суд исключительно вентиляторные градирни в их классическом понимании.

• Вентиляторные градирни с любым вариантом размещения вентилятора (нижнее, верхнее) представляют собой открытый охладитель воды испарительного типа, в котором вода и воздух движутся противотоком. Вторая особенность вентиляторных градирен - подача воздуха обеспечивается принудительно вентилятором и следовательно соотношение расходов воды и воздуха может быть любым. Понятно, что чем больше воздуха соприкасается с охлаждаемой водой и чем этот воздух ближе по параметрам к входящему, тем более низкую температуру охлажденной воды можно получить после градирни. Давление воды перед форсункой не превышает 0,7 Атм.
• Эжекционные градирни – это открытый охладитель воды испарительного типа, в котором вода и воздух движутся попутно (прямоток). Расход воздуха через такой тип градирен обеспечивается за счет подхвата наружного воздуха (создание области пониженного давления) струей капель воды. Количество подсасываемого воздуха зависит от давления воды перед форсункой, так как от этого зависит скорость истечения воды из сопла. Следовательно, снижение расхода воды снижает и количество участвующего в процессе охлаждения воздуха и уменьшает глубину охлаждения. Производительность этого типа и глубина охлаждения воды в значительной степени зависит от давления воды перед форсункой. Как показывает практика, для таких градирен характерно давление воды перед форсункой 4…7 Атм.

Давление воды перед форсункой - это один из ключевых параметров, по которым определяется модель насоса, который будет подавать воду в конструкцию.

Понятно, что чем выше необходимо создавать давление воды перед форсункой, тем более мощные насосы требуются, что неизбежно повышает расходы как на покупку этих насосов, так и на оплату электроэнергии при их работе.

Предлагаем Вам ознакомиться со статьей "Градирни вентиляторные и эжекционные", где представлен наш взгляд на сравнительный анализ этих градирен.

2. Кроме того, мы рекомендуем Вам ознакомиться со статьей "Одновентиляторная и многовентиляторная конструкции", посвященной нашей точке зрения на сравнение этих разновидностей конструкций и рассмотрены плюсы и минусы обоих видов. Градирни ЕВРОМАШ относятся к одновентиляторным градирням с нижним расположением осевого вентилятора. ЕВРОМАШ-В - это одновентиляторные модели с верхним расположением осевого вентилятора.

3. Мы занимаемся исключительно производством и реализацией своей продукции - вентиляторных градирен. Мы не производим расширительные баки, насосы, трубопроводы, никогда не осуществляем шеф-монтаж и наладку наших градирен. У нас нет практики выезда наших специалистов на объекты потребителей. В этом нет никакой практической необходимости, так как сборка наших конструкций проста и не требует привлечения узкопрофильных специалистов, а выбор места расположения конструкции несложно произвести самостоятельно, воспользовавшись нашими советами, изложенными на нашем сайте. Также у нас не практикуется проведение экскурсий на нашу производственную площадку. И еще один момент: каждая наша модель изготавливается под заказ. Их у нас не бывает готовых в наличии на складе. При этом мы не изготавливаем наши водоохладители без внесения предоплаты и с оплатой в виде отсроченного платежа после поставки товара потребителю.

4. Также, хотим заметить следующее. В русском техническом языке с некоторых пор появилось в корне неверное определение: "сухая градирня". Кто и из каких побуждений его ввел, теперь покрыто большой тайной, но оно является технически безграмотным и путает очень многих (хотя им бездумно продолжают пользоваться).

Между тем, градирня - это всегда аппарат, в котором охлаждение происходит за счет испарения части циркулирующей воды и никак иначе, то есть "сухим" такой аппарат может быть только при полном непонимании процессов, происходящих в градирнях.

Обычно, аппараты которые ищут, пользуясь термином "сухая градирня": это аппарат воздушного охлаждения или драйкулер. Они представляют собой теплообменное устройство с вентиляторами. Разновидностей аппаратов воздушного охлаждения и драйкулеров существует великое множество. Наглядный пример одной из разновидностей такого оборудования приведен на фото справа. Это аппараты воздушного охлаждения, разработанные нашим конструкторским бюро. Мы рады представить их на суд наших потребителей.

С нашим взглядом на сравнение причин применения вентиляторных градирен и аппаратов воздушного охлаждения, а также со сравнением полюсов и минусов применения их, Вы можете ознакомиться, пройдя по этой ссылке.

5. Также обратите внимание на еще одну разработку наших специалистов: вентиляторные градирни ЕВРОМАШ-В с верхним расположением осевого вентилятора. Эти модели разработаны для установки непосредственно над бассейнами и предназначены в первую очередь для замены стандартных секционных вентиляторных градирен с вентиляторами ВГ-25 и ВГ-50. Фотография конструкции серии ЕВРОМАШ-В представлена справа.

Технические характеристики градирен серии ЕВРОМАШ-В позволяют успешно использовать их на промышленных, строительных, производственных и других предприятиях. Практика доказала эффективность применения вентиляторных градирен для охлаждения воды в системах оборотного водоснабжения, использование которых позволяет значительно снизить энерго- и водопотребление предприятия.
