Циклоны ЦОК с обратным конусом для очистки воздуха от металлической стружки и пыли с повышенными абразивными свойствами при металлообработке

Циклоны ЦОК, серия 5.904-30. Описание

Пылеуловитель ЦОК с обратным конусом с пылесборником в виде бункераЦиклоны ЦОК предназначены для санитарной очистки вентиляционных выбросов от металлической стружки и пыли с повышенными абразивными свойствами при металлобоработке.

Применяются данные изделия в литейных, термических цехах, в цехах механической обработки металла, в заточных и обдирочных установках и других подобных производствах.

Циклоны изготавливаются в климатическом исполнении «УХЛ» с категорией размещения 1 и 4 по ГОСТ 15150-69, сейсмичность циклонов не регламентируется, категория по взрывной, взрывопожарной и пожарной опасности — Д по СНиП 2.09.02-85.

Циклон ЦОК состоит из корпуса с входным патрубком, внутреннего конуса, выхлопной трубы и пылесборника.

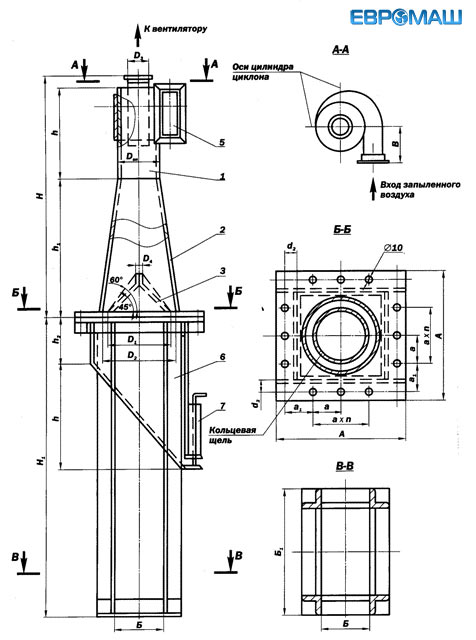

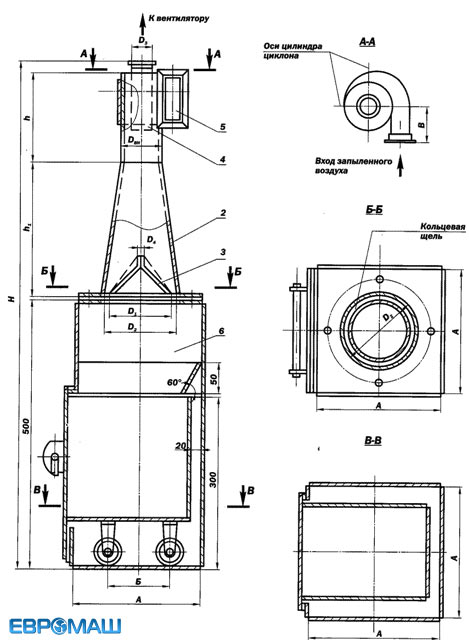

Пылесборник может быть в виде бункера или выдвижного ящика. Короткая часть цилиндрического корпуса переходит в расширяющийся книзу конус, непосредственно присоединяющийся к пылеприемному бункеру.

На фото справа - Циклон ЦОК-10 с пылесборником в виде выдвижного ящика на нашем производственном складе.

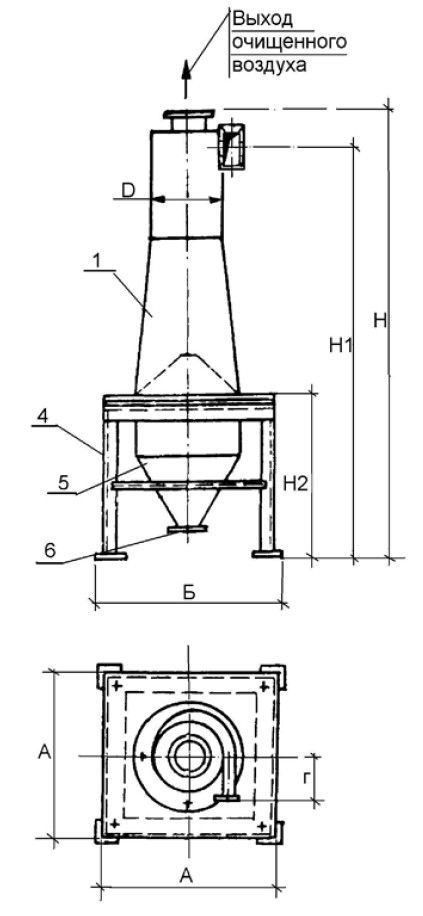

При установке циклона на кронштейне бункер имеет коническую форму, его можно увидеть на фото снизу слева, за Циклоном, а к пылевыпускному отверстию может подсоединятся затвор типа «мигалки» или шиберный затвор. Рекомендуется установка на кронштейне циклона диаметром не более 300 мм, то есть не более типоразмера ЦОК-5.

Для повышения эффективности пылеосаждения и предохранения осевшей пыли от взмучивания и уноса из бункера в нижней части циклона устанавливается внутренний конус.

Угол при основании внутреннего конуса зависит от рода и характера осаждаемой пыли, но наиболее распространённый угол для сухой неслипающейся пыли — 45°.

Циклон с обратным конусом типа ЦОК с пылесборником в виде бункераЦиклон ЦОК-1П на складе ЕВРОМАШ

На фото слева выше - Циклон ЦОК-5 и пылесборник в виде конического бункера на нашем производственном складе, а справа - наша самая маленькая модель: Циклон ЦОК-1П правого исполнения с выдвижным ящиком.

Очистка воздуха от пыли осуществляется под действием центробежных сил.

Очищенный воздух отводится через круглую выхлопную трубу в верхней части Циклона, а пыль - через кольцевую щель между нижней частью расширяющегося конуса корпуса и внутренним конусом попадает в бункер или пылесборник с выдвижным ящиком.

Освободившийся от пыли воздух возвращается обратно в корпус Циклона через центральное отверстие внутреннего конуса и выходит наверх.

Во избежание ускоренного износа вентилятора, Циклоны ЦОК рекомендуется устанавливать перед пылевым вентилятором. Но можно делать и наоборот, как это показано на макете на самой нижней фотографии этой страницы.

Циклоны включают одиннадцать типоразмеров, отличающихся между собой пропускной способностью по воздуху от 130 до 7000 м3/ч.

Технические характеристики Циклонов ЦОК с обратным конусом

Ниже приведены технические характеристики пылеуловителей Циклон ЦОК.

Наименование Внутренний
диаметр D
Циклона,
мм
Скорость во входном патрубке, м/с Общий вес
установки, кг
14 15 16 с бункером с
выдвижным
ящиком
Пропускная способность по воздуху, м3
Циклон ЦОК 1 100 130 140 150 17,46 20,57
Циклон ЦОК 2 150 290 302 314 30,55 35,39
Циклон ЦОК З 200 525 563 600 46,70 54,19
Циклон ЦОК 4 250 880 800 920 84,75 73,24
Циклон ЦОК 5 300 1170 1250 1330 124,58 97,06
Циклон ЦОК 6 370 1790 1895 2000 169,42 135,90
Циклон ЦОК 7 465 2620 2810 3000 230,61 191,58
Циклон ЦОК 8 525 3500 3750 4000 438,69 244,84
Циклон ЦОК 9 585 4375 4687 5000 528,45 296,14
Циклон ЦОК 10 645 5250 5625 6000 588,74 351,94
Циклон ЦОК 11 696 6130 6585 7000 654,10 401,62

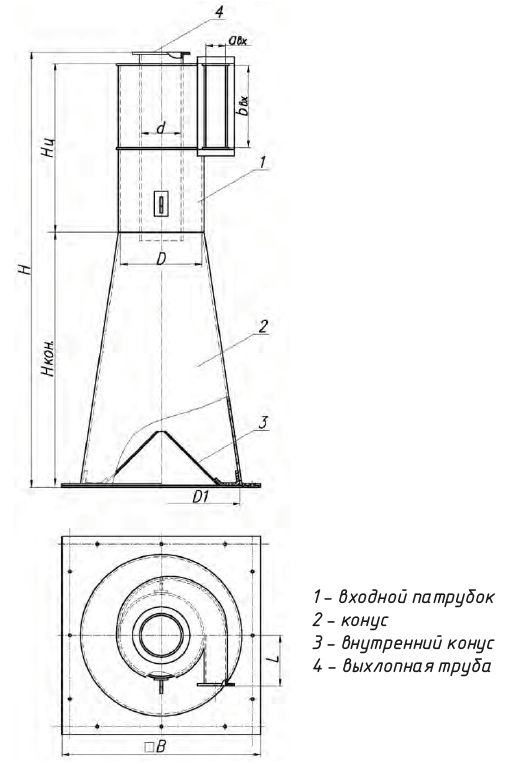

Габаритные размеры пылеуловителей Циклон ЦОК

Ниже представлены габаритные и присоединительные размеры пылеуловителей Циклон ЦОК.

Габаритные размеры пылеуловителей Циклон ЦОКЦиклон ЦОК

Наименование Размеры, мм
D d D1 H Hц Hкон. aвх bвх L B
ЦОК 1 100 50 160 520 200 300 100 25 60 260
ЦОК 2 150 75 240 780 300 450 150 37,5 90 340
ЦОК 3 200 100 320 1040 400 600 200 50 120 420
ЦОК 4 250 125 400 1300 500 750 250 62,5 150 500
ЦОК 5 300 150 480 1560 600 900 300 75 180 580
ЦОК 6 370 185 592 1924 740 1110 370 92,5 222 690
ЦОК 7 455 230 728 2366 910 1365 455 114 273 830
ЦОК 8 525 265 840 2730 1050 1575 525 131 315 940
ЦОК 9 585 295 936 3042 1170 1755 585 146 351 1040
ЦОК 10 645 325 1032 3354 1290 1935 645 161 387 1135
ЦОК 11 696 350 1115 3620 1392 2088 696 174 418 1215

Паспорт. Декларация о соответствии. Опросный лист

Паспорт на пылеуловители Циклон типа ЦОК.
Пройдя по этой ссылке, Вы сможете ознакомиться с паспортом на промышленные пылеуловители Циклон типа ЦОК.

Декларация соответствия на пылеуловители Циклон типа ЦОК.
Пройдя по этой ссылке, Вы сможете ознакомиться с Декларацией о соответствии на пылеуловители Циклон типа ЦОК.

Подбор промышленного пылеуловителя ЦИКЛОН ЦОК.
ЕВРОМАШ. Пылеулавливающий агрегат ЦИКЛОН ЦОК на складе в МосквеЕсли Вы затрудняетесь с выбором, или у Вас возникли сомнения в правильности выбора, - обращайтесь с письменной заявкой в отдел сбыта по многоканальным телефонам-факсам: (495) 780-43-94, 780-43-95, или пишите нам на наш адрес электронной почты: evromash@evromash.ru.

Также Вы можете заполнить опросный лист на пылеуловители и выслать его нам для подбора.

Мы поможем Вам сделать правильный выбор и оптимизировать Ваши затраты!

На фото справа - Циклон ЦОК-7 с выдвижным ящиком на нашем московском складе.

Ниже представлен макет того, как работает пылеуловитель Циклон с пылевым вентилятором. На макете показаны два рабочих места, пылевой вентилятор, Циклон с воздухосборником (зонтом) и пирамидальным бункером. Вентилятор создаёт давление в системе, благодаря чему воздух вместе с опилками и стружкой забирается от рабочих мест, выводится по воздуховодам через вентилятор в Циклон, где очищается от стружки и опилок, затем очищенный воздух отправлется на улицу.

Макет работы схемы с Циклоном и пылевым вентилятором
